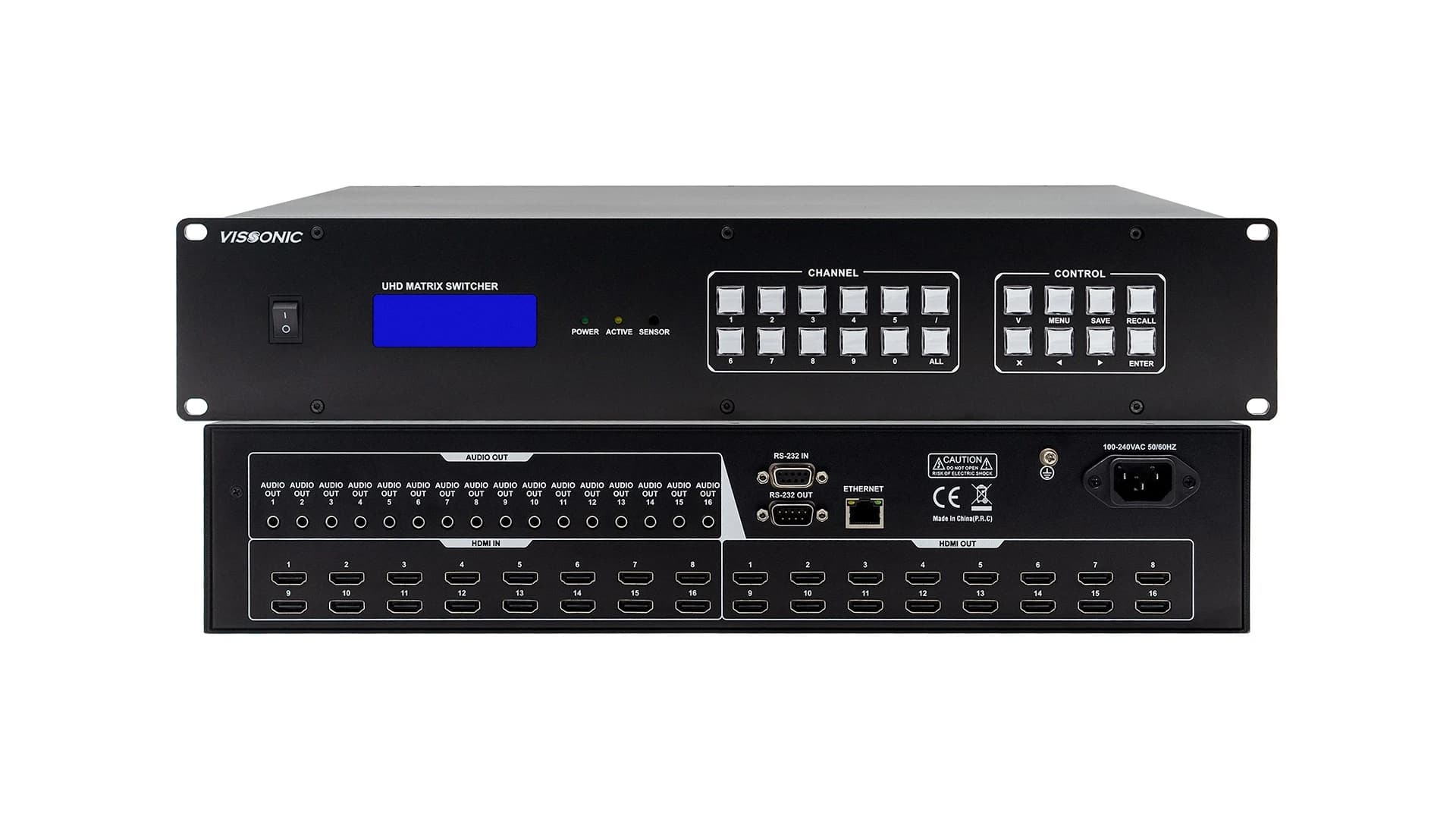

Vissonic VIS-PHD1616: Matriz HDMI 16x16 UHD 4Kx2K con Control Web
Modelo VIS-PHD1616
Resumen
Matriz HDMI profesional 16x16 diseñada para enrutar señales UHD 4Kx2K desde hasta dieciséis fuentes hacia dieciséis pantallas o dispositivos de forma totalmente flexible.
Soporta tanto 4K@30 4:4:4 como 4K@60 4:2:0, 3D, Deep Color y audio HD sin pérdidas, cumpliendo los estándares HDMI 2.0 y HDCP 1.4.
La gestión EDID avanzada y la ecualización activa de señal ayudan a compensar pérdidas en cables largos y garantizan compatibilidad entre diversas fuentes y monitores.
Su arquitectura de conmutación rápida y funcionamiento 24/7 la hacen adecuada para centros de control, monitorización y aplicaciones críticas.
Especificaciones técnicas
Entradas
16 x HDMI tipo A hembra
Salidas
16 x HDMI tipo A hembra + 16 x audio estéreo analógico des-embebido
Video Protocol
HDMI 1.4/2.0, HDCP 1.4, compatible DVI 1.0
Resolucion Maxima
Hasta 4Kx2K(YCbCr420)@60 Hz y 4Kx2K@30 Hz
Rango Resoluciones
640x480 a 4096x2160, incluyendo 480i/p, 576i/p, 720p, 1080i/p, 2K, 4K
Frecuencias Fotogramas
24, 25, 30, 50, 60, 120, 144, 240 fps (según resolución)
Profundidad Color
8, 10 o 12 bits por color
Tasa Datos Max
10.2 Gbps (3.4 Gbps por color)
Formato Color
RGB y YCbCr 4:4:4 / 4:2:2 / 4:2:0
Soporte 3d
true
Video Clock Max
300 MHz
Audio Hdmi
Passthrough, LPCM hasta 7.1/24 bit/192 kHz, Dolby Atmos/TrueHD/legacy, DTS:X/DTS‑HD MA/DTS 96/24/legacy
Audio Desembebido
16 salidas estéreo no balanceadas, 50 Ω, DAC 24 bit/192 kHz, error de ganancia ±0.1 dB
Longitud Max Cable Entrada
≈ 30 m a 1080p con cable HDMI de buena calidad
Longitud Max Cable Salida
≈ 15 m a 1080p
Gestion Edid
Lectura EDID desde displays, EDID por defecto y modos configurables
Retardo Conmutacion
Conmutación de alta velocidad incluso con contenido HDCP
Control
Panel frontal con LCD, RS232 (in + loop), TCP/IP (RJ45, 10/100Base‑T) y Web GUI; software de configuración y app iOS
Web Sessions
Hasta 4 sesiones simultáneas de servidor web
Presets
Hasta 32 escenas almacenables (según serie PHD)
Alimentacion
100–240 VAC, 50–60 Hz
Consumo
≈ 45 W a carga completa
Refrigeracion
Ventiladores, flujo de aire de derecha a izquierda
Montaje
Rack 19" (2U), chasis metálico
Dimensiones
≈ 89 (Al) x 430 (An) x 260 (Pr) mm
Peso
≈ 5.5 kg
Entornos Uso
Centros de mando, seguridad, exposiciones, educación, gobierno, salas de conferencia grandes
Características clave
- 16 entradas y 16 salidas HDMI con ruteo crosspoint flexible y sin pérdidas apreciables.
- Soporte completo para vídeo 4K, 3D, HDR (según fuente) y audio HD avanzado.
- Des-embebido de audio HDMI a 16 salidas estéreo analógicas para integración con sistemas de sonido externos.
- Control mediante panel frontal, RS232, TCP/IP con interfaz web, además de software de configuración y app iOS.
- Diseñada para operación continua 24/7, con chasis metálico para rack y ventilación activa para entornos profesionales exigentes.
