Relacart

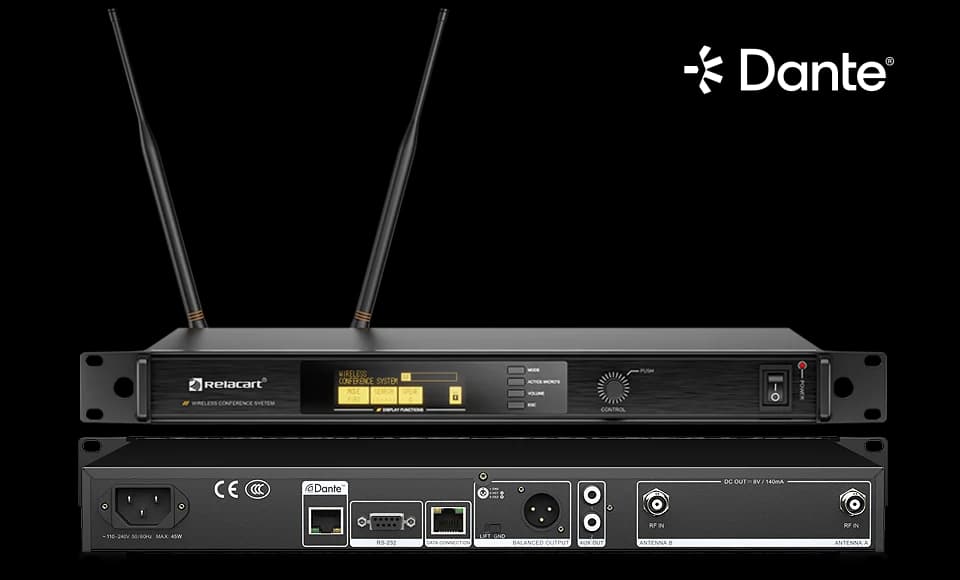

Controlador Principal Inalámbrico Dante WDC-903M
WDC-903M
Controlador principal del sistema inalámbrico digital de discusión de conferencias WDC-903, con transmisión de audio UHF, control LoRa y salida Dante para integración profesional en sistemas AV.
Resumen
Controlador principal del sistema de conferencia inalámbrico digital WDC-903, diseñado para entornos profesionales donde se requiere máxima flexibilidad de instalación.
Combina control de datos mediante protocolo LoRa y transmision de audio UHF de alta fidelidad, con salida Dante para integracion directa en redes de audio IP.
Ofrece alta inmunidad a interferencias, modos de conferencia configurables y compatibilidad con sistemas de seguimiento de video y control centralizado.
Especificaciones técnicas
Tipo De Sistema
Sistema inalámbrico digital de discusión de conferencias
Funcion Principal
Unidad receptora / host principal
Frecuencia Portadora
521.25 – 554 MHz (típico rango 522–554 MHz, banda UHF)
Numero De Canales De Recepcion
6
Protocolo De Control
LoRa 433 MHz para datos de control
Protocolo De Audio En Red
Dante Audio sobre IP
Frecuencia De Muestreo
48 kHz / 24 bits
Respuesta De Frecuencia (audio)
50 Hz – 18 kHz
Relacion Señal/ruido RF
> 100 dB
THD
< 0.5 % @ 1 kHz
Distancia De Operacion
Hasta 80 m en espacio abierto
Estabilidad De Frecuencia
±0.005 %
Ancho De Banda RF
≈ 32 MHz
Desviacion Maxima
±45 kHz
Salidas De Audio
1 x XLR balanceado, 1 x RCA L/R (aux out), salida Dante por RJ45
Conectividad De Control
RS-232 para integracion con sistema de control central y seguimiento de camaras
Modos De Conferencia
Tiempo limitado, primero en entrar primero en salir (FIFO), modo de solicitud, control por voz
Capacidad Del Sistema
Hasta 255 unidades de conferencia inalambricas, hasta 5 unidades hablando simultaneamente
Funciones Adicionales
Seleccion automatica de frecuencia libre de interferencias (AFS),Proteccion contra interferencias de computadores, moviles y dispositivos Bluetooth,Compatibilidad con sistema de seguimiento de video VTS-2000,Encendido automatico de unidades de conferencia desde el host
Tamaño Chasis
Rack 19" 1U
Dimensiones
480 × 43 × 350 mm (An × Al × Pr)
Peso
≈ 3.2 – 3.9 kg
Alimentacion
AC 110–240 V, 50/60 Hz
Temperatura De Operacion
0 – 40 °C
Aplicaciones Tipicas
Gobiernos locales, salas de juntas corporativas, centros de conferencias internacionales
Características clave
- Seis canales de recepcion UHF con seleccion automatica de frecuencia libre de interferencias.
- Interfaz Dante integrada para enviar audio multicanal a mezcladores y matrices de red.
- Soporte para hasta 255 unidades inalambricas con hasta 5 micros activos simultaneamente.
- Protocolo LoRa para control bidireccional de baja latencia entre host y unidades de conferencia.
- Integracion con sistemas de seguimiento de camara VTS-2000 y control via RS-232.
- Chasis de 1U para montaje en rack, adecuado para salas de conferencias y centros de control.
