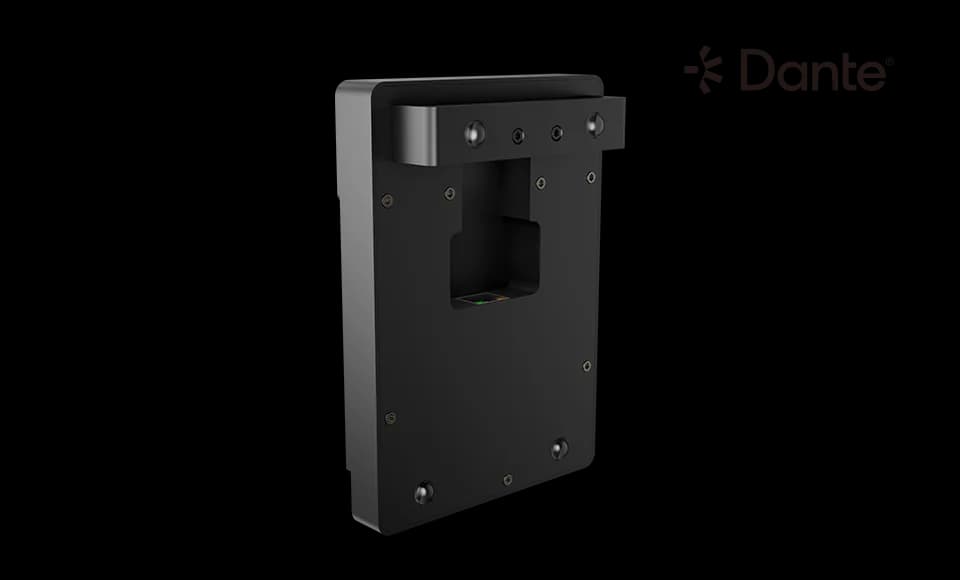

Base de Micrófono con Salida Dante TDN1
TDN1
Base de micrófono de sobremesa con salida Dante para cualquier micrófono de cuello de ganso de condensador con XLR macho de 3 pines, alimentada por PoE y con control remoto de ganancia, filtro low-cut, LED y phantom 48 V.
Resumen
La TDN1 es una base de micrófono Dante que permite utilizar cualquier micrófono de cuello de ganso de condensador con salida XLRM directamente en una red de audio Dante, eliminando cableado analógico largo.
Se alimenta vía PoE y ofrece control local o remoto de ganancia, filtro pasa altos, phantom 48 V y LED de estado, integrándose con software de gestión y matrices digitales Relacart.
Está pensada para aplicaciones de refuerzo de sonido de alta calidad, conferencias y aprendizaje a distancia en instalaciones AV modernas basadas en red.
Especificaciones técnicas
Tipo De Dispositivo
Base de micrófono de sobremesa con salida de red Dante
Funcion Principal
Convierte un micrófono de cuello de ganso de condensador con XLRM en un micrófono Dante de red
Conector De Entrada De Microfono
XLR de 3 pines tipo XLRM (TDN1; la versión TDN1-F usa XLRF)
Compatibilidad De Microfono
Cualquier micrófono gooseneck de condensador con salida balanceada y alimentación phantom 48 V
Respuesta En Frecuencia
20 Hz – 20 kHz
Filtro Pasa Altos
150 Hz, 18 dB/octava (low‑cut conmutable por software)
Ajuste De Ganancia
Seis niveles de ganancia seleccionables mediante software
Impedancia De Entrada
2.2 kΩ
Nivel Maximo De Entrada
0 dBu @ +20 dB de ganancia
Relacion Señal/ruido
≈ 65 dB, 1 kHz a 1 Pa
Profundidad De Bits / Frecuencia De Muestreo
24‑bit / 48 kHz audio digital Dante
Salidas Dante
Interfaz Dante 1 canal de entrada de audio hacia red
Conector De Red
RJ45
Velocidad De Red
100 Mbps
Estándar De Alimentacion
PoE IEEE 802.3af
Consumo De Potencia
≈ 1.5–2.3 W
Alimentacion Phantom
48 V DC conmutable para el micrófono conectado
Control Local / Remoto
Modo Local (el pulsador controla solo el propio canal) o Remoto (controla dispositivos Dante externos)
Funciones Controlables
Ganancia de entrada, low‑cut, encendido/apagado de phantom, modo del pulsador, estado del LED
Interruptor De Usuario
Pulsador frontal configurable (talk/mute, latching/momentary, etc.)
Indicacion Luminosa
LED rojo/verde programable para indicar estado de micrófono o señales remotas
Software De Gestion
Compatible con software de control de micrófonos Dante Relacart RDM1.0 para configurar ganancia, filtro, modo y phantom
Aplicaciones
Refuerzo de sonido de alta calidad, conferencias, aprendizaje a distancia, salas de control, salas de consejo
Dimensiones
170 (L) × 120.3 (W) × 48.5 (H) mm
Peso
≈ 720 g
Requisitos De Cableado
Cable CAT5/CAT6 hacia switch PoE Dante
Integracion De Sistema
Puede formar parte de sistemas Dante con matrices DAM‑1280D, mezcladores CONFER X, amplificadores HR‑31S y otros nodos Dante
Características clave
- Entrada XLRM de 3 pines para conectar directamente micrófonos gooseneck de condensador alimentados por phantom, convirtiéndolos en nodos Dante de red.
- Alimentación PoE IEEE 802.3af con consumo aproximado de 1.5–2.3 W, lo que simplifica el cableado a un solo cable Ethernet.
- Control remoto de ganancia (seis niveles), filtro low‑cut a 150 Hz, phantom 48 V y LED rojo/verde mediante software Relacart RDM1.0 u otras herramientas Dante.
- Pulsador configurable en modo Local o Remoto para funciones de talk/mute o disparo de eventos en otros dispositivos Dante.
- Chasis robusto con base pesada y almohadillas de silicona antideslizantes que minimizan la transmisión de vibraciones de la superficie al micrófono.
